材料化工
一种Al修饰富Cu相强化铁素体不锈钢及其制备方法

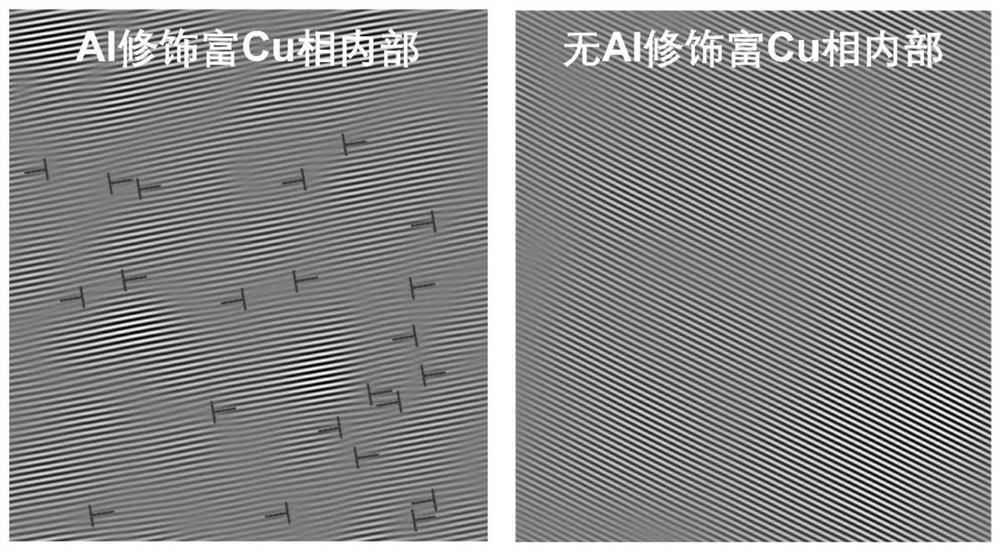

本发明公开了一种Al修饰富Cu相强化铁素体不锈钢,按质量百分数计包含以下组分:C:0.001%~0.006%,Si:0.3%~1%,Mn:0.1%~0.5%,Cr:15%~20%,Nb:0.1%~0.6%,Ti:0.1%~0.5%,Ni:0.6%~1.2%,Cu:1%~2%,Al:0.5%~2%,余量为铁;所述Al修饰富Cu相强化铁素体不锈钢中,晶内和晶界处均匀分布有Al修饰富Cu相,其中富含Al、Fe、Cu、Si和Cr。本发明还公开了所述Al修饰富Cu相强化铁素体不锈钢的制备方法。本发明的Al修饰富Cu相强化铁素体不锈钢,抗拉强度可达730MPa~750MPa,屈服强度可达626MPa~640MPa,延伸率可达27.2%~28.1%。这种铁素体不锈钢可满足汽车排气系统、火力发电领域,以及满足作为固态氧化物燃料电池连接体材料的需求。
长春工业大学
授权发明
