350mm口径1778.9mm焦距0.4~5μm波段离轴三反光学系统

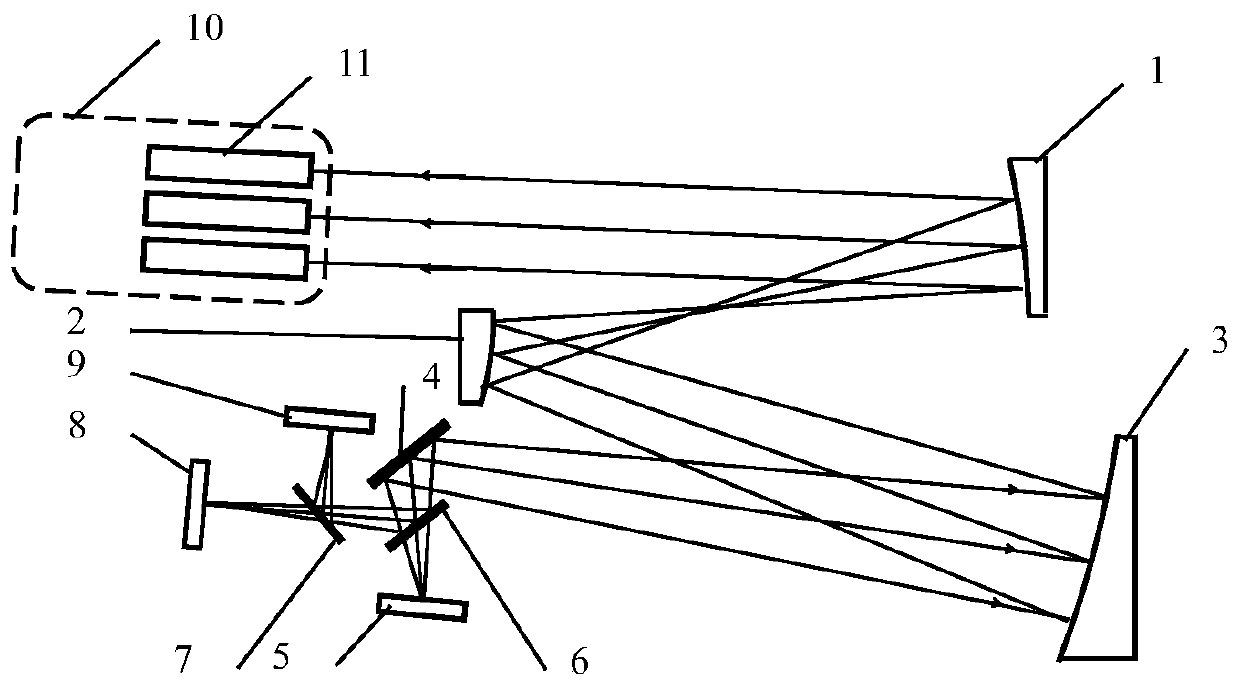

350mm口径1778.9mm焦距0.4~5μm波段离轴三反光学系统属于目标仿真技术领域。现有技术口径小,焦距短,缺少可见光工作波段。本发明其特征在于,主镜和三镜是方形口径的高次非球面反射镜,次镜是圆形口径的球面反射镜;主镜为正光焦度反射镜,曲率半径为‑2980mm,通光口径为560mm×570mm,离轴量为410mm,次镜为负光焦度反射镜,曲率半径为‑2000mm,通光口径为81mm,三镜为正光焦度反射镜,曲率半径为‑3613.9mm,通光口径为1000mm×1010mm,离轴量为‑846mm;主镜的曲率中心与次镜的曲率中心的间隔为2650mm,次镜的曲率中心与三镜的曲率中心的间隔为2928.4mm;所述离轴三反光学系统的口径为350mm,焦距为1778.9mm,工作波段为0.4~5μm。
长春理工大学
授权发明
